Extruder
Bei uns finden Sie für jede Anwendung den passenden Extruder
Kompakt und anwenderfreundlich
Labor- und Produktionsextruder
Laborextruder ZE 5
Laborextruder ZE 9
Laborextruder ZE 12
Laborextruder Hybrid
Produktionsextruder ZE 18
Produktionsextruder ZE 24
Produktionsextruder ZE 32
Produktionsextruder ZE 50
ZE 50 Detailansicht
Die Extruder von Three-Tec zeichnen sich durch ein kompaktes Design, ein hohes Drehmoment sowie einer intuitiven Bedienung mittels Touch-Panel aus. Sie sind mit verschiedenen Schneckendurchmessern von 5 bis 100 mm verfügbar und können sowohl Kleinstmengen ab 1 Gramm als auch grosse Mengen bis zu 2 Tonnen verarbeiten.
Unsere Laborextruder im Miniaturmassstab, die wir bereits seit 2005 entwickeln und produzieren, gehören zu den weltweit kleinsten Geräten. Durch die kompakte und anwenderfreundliche Bauweise sind die Gesamtkosten pro Versuch deutlich niedriger als bei anderen Geräten.
Spezielle Kundenanforderungen sind dank der flexiblen Arbeitsweise und dem grossen Know-how von Three-Tec kurzfristig realisierbar.
Highlights unserer Extruder
Schneckendurchmesser
Unsere Extruder sind mit verschiedenen Schneckendurchmessern und L:D Verhältnissen (15:1 bis 50:1) erhältlich.
Rascher Zusammenbau- bzw. Zerlegbarkeit
Tri-Clamp und Bajonettverbindungen ermöglichen eine Erhöhung des Probendurchsatzes.
Einfache Reinigung
Die Extruder sind für eine leichte Reinigung und einfache Reinigungsvalidierung konzipiert.
Temperaturgradienten
Durch Einschnitte im Barrel sind steile Temperaturgradienten zwischen den Segmenten möglich.
Kompakt und Leicht
Durch ihre geringe Grösse und das geringe Gewicht sind die Laborextruder einfach zu transportieren.
Geringer Wirkstoffbedarf
Die Laborextruder überzeugen durch einen geringen Wirkstoffbedarf und ermöglichen Kleinstansätze.
Vorteile
Multifunktionsextrusion von Kleinstmengen bis hin zum Produktionsmassstab für Forschung und Entwicklung sowie Produktionsanwendungen. Extrusionsresultate sind optimal für eine Hoch- oder Runterskalierung geeignet. Die Extruder erfüllen komplexe Extrusionsaufgaben unter schwierigen Bedingungen wie hohem Druck, hohem Drehmoment oder steilen Temperaturgradienten.
Alle Produktberührenden Teile werden aus Edelstahl gefertigt
Intuitive Bedienung über ein Touch-Panel, einfache Datenausgabe dank USB AnschlussIntuitive Bedienung über ein Touch-Panel, einfache Datenausgabe dank USB Anschluss
Barrels können komplett nach Kundenanforderung produziert werden (Heiz- und Kühlzonen, Sensorik, Entgasung etc.)Barrels können komplett nach Kundenanforderung produziert werden (Heiz- und Kühlzonen, Sensorik, Entgasung etc.)
Einfache Barrelmontage mit nur einem Spannring, der sehr hoher Belastung standhältEinfache Barrelmontage mit nur einem Spannring, der trotzdem hoher Belastung standhält
Eine Auswahl der Vorteile der Three-Tec Extruder:
Anwendungsbereiche
Entdecken Sie die vielseitigen Anwendungsmöglichkeiten unserer Extruder.
Pharma
Lebensmittel & Tiernahrung
Chemie
Kunststoffe
Kontakt
Sind Sie interessiert an unseren Extrudern, haben Fragen zu diesen oder wünschen Sie eine persönliche Beratung zum Thema Extrusion?
Laborextruder Hybrid
Der Laborextruder Hybrid ist im selben Gehäuse wie unsere bewährten Standard Extruder als Table-Top Variante gebaut. Als Kombigerät bietet er jedoch zusätzlich die Wahl zwischen zwei unterschiedlichen Extrudergrössen. Drei Variationen mit jeweils zwei wählbaren Schneckendurchmessern (5, 9 oder 12 mm) sind erhältlich.
Während einer Formulierungsentwicklung stehen oftmals nur geringe und vielfach teure Wirkstoffmengen zur Verfügung. Andererseits sind viele Formulierungsversuche notwendig, um eine optimale Rezeptur zu finden. Diese Voraussetzungen erfordern Extrusionsmöglichkeiten in ressourcenschonendem Miniaturmassstab. Zu diesem Zweck hat Three-Tec einen Laborextruder Hybrid entwickelt.
Der parallele Doppelschnecken Laborextruder Hybrid weist dank eines Leervolumens von nur 1.2 cm3 bei 5 mm Schneckendurchmesser (L/D-Verhältnis 15:1) – der weltweit kleinste seiner Art – einen sehr geringen Wirkstoffverbrauch auf. Damit werden Kleinstansätze bereits ab 1 Gramm ermöglicht. Da nur sehr geringe Restmengen im Extruder verbleiben, kann eine hohe Ausbeute mit den vorhandenen Stoffen erzielt werden. Die Ergebnisse sind ausserdem optimal für reproduzierbare Skalierungen einsetzbar.
Dank der universellen Verwendung von Heizkartuschen, Kühlungen, Düsenplatten, Druck- und Temperatursensoren bietet das Gerät die Flexibilität innerhalb weniger Minuten von einem 5 mm auf einen 9 oder 12 mm Schneckendurchmesser umzurüsten. Der Anwendungsbereich wird somit im Vergleich zu herkömmlichen Extrudern erheblich vergrössert.
Optionen und Zubehör
Extruderbarrels werden komplett in der eigenen Werkstatt gefertigt. Kundenwünsche können damit flexibel und einfach berücksichtigt werden.
Verschiedene Flüssigdosierstellen
Steiler Temperaturgradient zwischen Heizzonen durch tiefe EinfräsungSteiler Temperaturgradient zwischen Heizzonen durch tiefe Einfräsung
Heizen und Kühlen einzelner Zonen möglichHeizen und Kühlen einzelner Zonen möglich
Grosse Variation von DüsenGrosse Variation von Düsen
Einfache Montage mit nur einem Spannring (Tri-Clamp)Einfache Montage mit nur einem Spannring (Tri clamp)
Vorteile der Three-Tec Extruderbarrels:
- Barrels können komplett nach Kundenanforderung moduliert und damit äusserst flexibel an unterschiedlichste Verfahrensaufgaben angepasst werden: Heiz- und Kühlzonen, Multifunktionale Dosiereinlässe (fest, flüssig, gasförmig), Sensorik, Entgasung, etc.
- Barrel aus einem Stück (komplett dicht für Drücke > 200 bar) oder geteilt (Split-Ausführung für einfache Demontage und Reinigung)
- Verschiedene Prozesslängen (L/D-Verhältnis) verfügbar und jederzeit austauschbar: 15:1 bis 50:1 oder nach Kundenwunsch
- Kombination von Barrels mit Spannringen möglich
- Kompaktes, gewichtssparendes Design: geringer Energieverbrauch, schnelle Aufheiz- und Abkühlzeiten, einfache Montage/Demontage
- Freistehendes Barrel bietet Dosier- und Sensorikmöglichkeiten von allen vier Seiten
Heizung
Die Heizelemente der Three-Tec Extruder sind einfach, schnell und ohne Werkzeug montierbar. Durch die hohe Leistung und die grosse Berührungsfläche findet ein optimaler Temperaturübergang und damit eine schnelle Aufheizung statt.
- Tiefe Einschnitte zwischen den einzelnen Heizzonen ermöglichen steile Temperaturgradienten
- Anzahl Heizzonen nach Kundenwunsch
- Effizientes Heizkonzept: gleichmässige Erhitzung ober- und unterhalb der Schnecken, was genaue Temperaturprofile und geringer Energieverbrauch ermöglicht
- Individuelle Temperatureinstellung pro Heizzone
- Maximale Temperatur: 230 °C (optional bis 400 °C)
Kühlung
Die Kühlung erfolgt pro einzelner Barrelzone. Es besteht die Möglichkeit die Kühlung manuell zu bedienen oder über die Steuerung des Extruders mithilfe von Magnetventilen zu regeln.
Drei verschiedene Kühlungsarten sind möglich:
- Wasserkühlung (manuell oder automatisch)
- Luftkühlung (manuell oder automatisch)
- Flüssigstickstoffkühlung (bis Temperaturen von minus 200 °C)

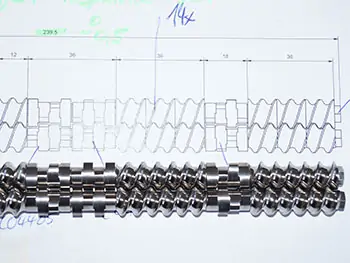

Die Extruderschnecken werden anhand der Verfahrensaufgabe kundenspezifisch konfiguriert und in der eigenen Werkstatt hergestellt. Dadurch kann flexibel auf Kundenanforderungen eingegangen werden. Es wird unterschieden zwischen folgenden Schneckenarten:
-
Standard-Schnecken
aus einem Stück; nur fördernd
-
Modulare Schnecken
austauschbare Schneckensegmente
-
Monoblock-Schnecken
anspruchsvolle Schneckengeometrien, aus einem Stück gefertigt
Dadurch, dass die Monoblock-Schnecken aus einem Stück gefertigt sind, ist der Reinigungsaufwand gegenüber von modularen Schnecken deutlich reduziert, die Handhabung einfacher und die Festigkeit verbessert.
Nebst dem Schneckendesign (Fördersegmente, Rückfördersegmente, Knetsegmente mit unterschiedlichen Winkeln, Mixsegmenten, etc.) hängt die Extrusionsleistung unter anderem auch von der Temperatur, der Dosierleistung, der Material- und Fliesseigenschaften und des Düsenquerschnitts ab.
Die Vorteile unserer Extruderschnecken:
- Schnecken in allen Grössen: 5 mm bis 100 mm Durchmesser
- Schnelle und einfache Montage und Demontage der Schnecken sowie auch der Schneckensegmente
- Grosse Auswahl an Schneckensegmenten zum Fördern, Kneten, Verdichten, Stoppen, Entspannen und Mischen
Die Extruderschnecken ragen bewusst in die Düse hinein, um das Leervolumen minimieren zu können. Dies ist vor allem bei Formulierungsmengen mit begrenzten Wirkstoffmengen von Vorteil.
Kundenspezifische Fertigung
Elemente für verschiedene Prozesse
Schnecken ab 5 bis zu 100 mm Durchmesser
Die Düsen werden nach Kunden- und Prozessanforderung definiert und gefertigt. Düsendurchmesser sind ab 0.1mm möglich. Das Leervolumen in der Düse ist vernachlässigbar, da die Schnecken in die Düse hinein bis kurz vor die Öffnung reichen.
Aufgrund des einfachen Designs und der geringen Masse kann in den meisten Fällen auf eine separate Düsenbeheizung verzichtet werden. Falls trotzdem eine Beheizung der Düse notwendig ist, können dafür die gleichen Heizelemente wie beim Barrel eingesetzt werden.
Folgende Düsengeometrien sind möglich:
- Einzel- und Doppeldüsen
- Siebdüsen
- Schlitzdüsen (fest oder einstellbar)
- Schlauchdüsen
- Kühldüsen für Fleischersatzprodukte
Standarddüsen
Siebdüse
Schlitzdüse
Schlauchdüse
- Eingabe der Parameter über Touchpanel oder alternativ über Ethernet-Verbindung
- Echtzeitüberwachung verschiedener Prozessparameter möglich (Drehzahl, Drehmoment, Temperatur der einzelnen Heizzonen, Schmelzetemperatur, Druck im Barrel)
- Trenddarstellung der Prozessparameter
- Aufzeichnung von Prozessparametern
- Export der aufgezeichneten Daten als CSV-Datei über USB-Anschluss
- Zusätzliche Geräte steuerbar (Dosierung, Förderband)
Das Ergebnis einer Extrusion ist von vielen Faktoren abhängig. Damit Sie die bestmöglichsten Resultate erzielen können, bieten wir Ihnen in unserem Versuchslabor die perfekte Umgebung für all Ihre Bedürfnisse. Testen Sie mit Ihren Originalprodukten und unserem Know-How. Entweder Sie besuchen uns vor Ort oder wir führen die Versuche durch und Sie nehmen virtuell mittels Videokonferenz teil. Sämtliche Versuche werden fotografisch und filmisch festgehalten und schriftlich dokumentiert.
Homogen gefärbte Extrudate
Flache Extrudate
Sieb-Düsenplatte mit 50 Öffnungen für effizientes Extrudieren
Düse zur Fertigung von Schläuchen
